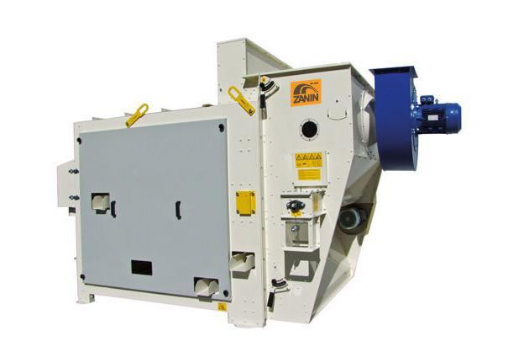

PSC сепаратор ZANIN

СЕПАРАТОР

Плоскорешетчатый очиститель позволяет отделять мелкие, средние и крупные  примеси в продукте или калибровать с помощью двухпроходной системы.

КОНСТРУКЦИЯ

• Прессованая опорная рама для крупных машин,  болтовые соединения
• Обтекатель на прессованных оцинкованных  листах
• Бункер для загрузки продукта Корпуса сит из углеродистой стали
• Вертикальная заглушка для всасывания пыли
• Ручная задвижка для контроля потока воздуха
• Корпуса сит из углеродистой стали (рама и  держатель рамы) с резиновыми шариками

ОПИСАНИЕ

01) 03) Пример установки
02) Рейка для движения сит
04) Замена сит

ПРИНЦИП ДЕЙСТВИЯ

Двухпроходная система очистки.
Продукт поступает самотеком и
равномерно распределяется по всей
ширине. Затем продукт спускается вниз и
через него проходит воздушный поток,
который удаляет более легкие части
(декантируемые циклоном или фильтром) и
более тяжелые частицы осаживаются в
бункере, оборудованном шнеком для
выгрузки. Продукт, очищенный от пыли,
попадает в первый блок с двумя уровнями
перфорированных сит.
С их помощью продукт делится на
размеры в зависимости от размера
перфорации сит. Затем продукт переходит
ко второму блоку сит с двумя уровнями.
Снова продукт делится на размеры в зависимости от размера перфорации сит. После
этого, полученный продукт равномерно распределяется по всей ширине плоскости, и снова
через продукт проходит воздушный поток. С помощью этого удаляется оставшаяся пыль и
примеси, которые все еще присутствуют в продукте. Система очистки и калибровки
позволяет разделять 7 видов отходов и побочных продуктов.
МОДЕЛЬ PSC 10 PSC 15
Предварительная очистка 30 45
Производительность, т/ч * 20 30
Поверхность сит, м2 6 9
Мощность мотора сит, кВт 2,2 2,2
Мощность вентилятора, кВт 4 7,5
Длина, мм* 3440 3650
Ширина, мм* 1620 2150
Высота, мм* 3070 3280
Вес без продукта, кг 1100 1450
 * По пшенице при натурном весе 0.78 т/м³ –
 14% влажность, примеси 2%
1) Загрузка продукта с примесями
2) Забор воздуха
3) Выход крупных примесей
4) Выход легких примесей
5) Выход мелких примесей, опция
6) Выход чистого продукта
7) Воздух с пылью

ОПЦИОНАЛЬНО

• Моторизированный роликовый  распределитель
• Моторизованные затворы для контроля  воздушного потока
• Электрический вентилятор с переменной  скоростью
• Износостойкий лист
• Щит управления
• Вертикальный бункер для крупных  примесей
• Наклонный бункер для крупных примесей
• Секция сбора побочных продуктов
• Опорная рама

ОПЦИОНАЛЬНО Моторизированный роликовый  распределитель Моторизованные затворы для контроля  воздушного потока Электрический вентилятор с переменной  скоростью Износостойкий лист Щит управления Вертикальный бункер для крупных  примесей Наклонный бункер для крупных примесей Секция сбора побочных продуктов Опорная рама

МОДЕЛЬ PSC 10 PSC 15
Предварительная очистка 30 45
Производительность, т/ч * 20 30
Поверхность сит, м2 6 9
Мощность мотора сит, кВт 2,2 2,2
Мощность вентилятора, кВт 4 7,5
Длина, мм* 3440 3650
Ширина, мм* 1620 2150
Высота, мм* 3070 3280
Вес без продукта, кг 1100 1450
